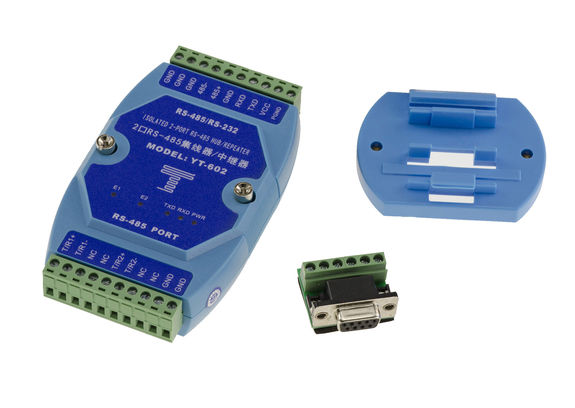

Convertisseur RS232 vers 2x RS485 ou RS485 vers 2x RS485 Isolation Photoéléctrique

Pour convertir un signal RS232 en deux signaux RS485 ou bien dupliquer un signal RS485.

Montages possibles : RS232 vers RS485 (1) et RS485 (2) ou RS485 (1) vers RS485 (2) et RS485 (3).

Montage en casacade possible, par exemple avec deux appareils, cela donnerait 1 entrée RS485 vers 3 sorties RS485 : premier appareil RS485 vers RS485 (1)+ deuxième appareil, lui même sortant en RS 485(2) et RS485 (3).

Adaptateur plug and play, ne nécessite aucun paramétrage.

Specifications :

Compatible RS-232 et RS-485. Conforme aux standards EIA/TIA.
Interface électrique : connecteur 10 broches en entrée et 10 broches en sortie.
Protection contre les surchages jusqu'à 600W, protection ESD +/-15KV. Degré d'isolation : 2500Vrms 500DC non-stop.
Modes supportés : asynchrone Full Duplex et asynchrone Half Duplex.
5 Diodes d'activité : Alimentation (PWR), Envoi (TD), Réception (RD), Erreur (E1 et E2).
Transmission par câbles ""twisted pair"" ou ""shielded"".
Possibilité de montage ""Point to Point"" ou ""Point to Multipoint"".
Distance de communication 0 à 5km (vitesse variable de 115200bps à 300bps.
Signaux :

• Entrée RS232 ou RS485 : GND / GND / GND / 485 - / 485 + / GND / RXD / TXD / VCC (9-40V) / PGND.
• Sortie RS485 : TR1+ / TR1- / NC / NC / TR2+ / TR2- / NC / NC / GND / GND.

Dimensions 120mm x 72mm x 22mm, fourni avec socle pour fixation.
